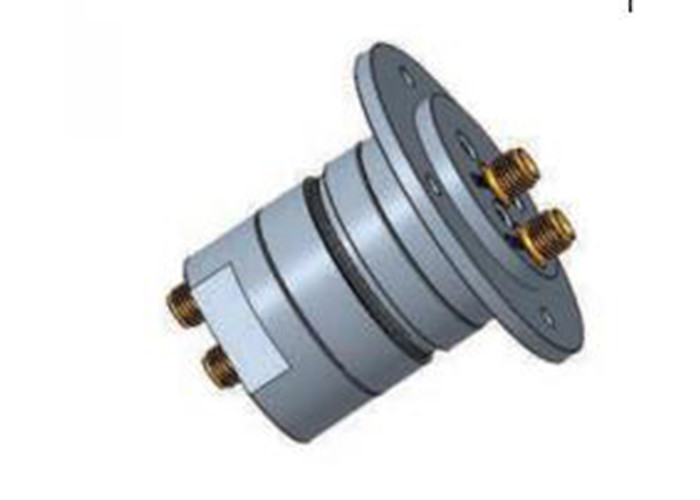

Stop Alu Dwukanałowe złącze obrotowe częstotliwości radiowej 30 obr./min Niska strata wtrąceniowa
Dwukanałowe złącze obrotowe RCN0204B należy do produktu serii RCN firmy CENO, złącze obrotowe RF przyjmuje zasadę efektu skóry sygnału wysokiej częstotliwości i symulacji struktury kabla koncentrycznego.Pierścień ślizgowy RCN0204B częstotliwości radiowej ma 2-kanałowe złącze SMA-F (50 Ω), a częstotliwość to DC-4,5 GHz.Materiał korpusu to stop aluminium z przewodzącą anodowaną obróbką powierzchni.Ma zwartą strukturę, a waga netto to tylko 130g, ma silne właściwości przeciwzakłóceniowe, a maksymalna tłumienność wtrąceniowa wynosi 0,25 dB w kanale 1 i 0,5 dB w kanale chaneel2.Złącze obrotowe RCN0204B o częstotliwości radiowej firmy CENO nadaje stabilną transmisję i jest łatwe do zintegrowania z innym sprzętem, powiązana specyfikacja to maksymalny współczynnik fali stojącej napięcia 1,2 dB i 1,5 dB.Produkt serii RCN firmy CENO stosowany głównie w systemach anten obrotowych.
Specyfikacja
|
RCN0204B
|
Kanał 1 |
Kanał 2 |
| Typ interfejsu |
SMA-F(50Ω)
|
SMA-F(50Ω) |
| Styl |
1 |
1 |
| Częstotliwość |
DC-4,5 GHz |
DC-4,5 GHz |
| Moc szczytowa, maks. |
1KW |
1KW |
| Średnia moc, maks. |
100 W przy DC-2 GHz/ 60 W przy 2 GHz-4,5 GHz |
10W |
| Współczynnik fali stojącej napięcia, maks. |
1.2 |
1,5 |
| Współczynnik fali stojącej napięcia pływający, maksymalny |
0,05 |
0,2 |
| Strata wtrąceniowa, maks. |
0,25 dB |
0,5 dB |
| Tłumienie wtrąceniowe pływające, max |
0,05dB |
0,15 dB |
| Izolacja, min |
50dB |
50dB |
| Stabilność faz, max |
1 stopień |
4 stopnie |
| Prędkość robocza, maks. |
30 obr/min |
| Żywotność, min |
5 milionów rotacji |
| Początkowy moment obrotowy, maks. |
0,05 Nm przy normalnej temperaturze |
| Korzystanie z momentu obrotowego, maks. |
0,05 Nm przy normalnej temperaturze |
| Materiał |
Stop aluminium |
| Obróbka powierzchniowa |
Anodowanie przewodzące (powłoka konwersyjna chromianu) |
| Waga netto |
130g |
| Temperatura pracy |
-40°C~70°C |
| Temperatura przechowywania |
-55°C~85°C |
| Stopień IP |
IP60 |
| Wilgotność, maks. |
95% |
Cechy
• Łatwa integracja z innymi urządzeniami
• Długa żywotność
• Przesyłaj stabilnie
Aplikacje
• Obrotowe systemy antenowe
• Lokalizacja radiowa
• Samoloty rolnicze
Opcjonalny
• Numer kanału
• Szybkość pracy i stopień IP
• Częstotliwość
• Złącze
Zarys rysunku
