| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | CENO |
| Orzecznictwo: | CE,RoHS,ISO9001,UL |
| Numer modelu: | ECN000-02P-05P2-01F |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Karton/jako żądanie |
| Czas dostawy: | 1 tydzień |
| Zasady płatności: | T/T, Paypal, Western Union |
| Możliwość Supply: | 500 sztuk miesięcznie |
| Obwody i prąd: | 2 circuits * 30A, 1500 VDC; 2 obwody * 30A, 1500 VDC; 5 circuits * 10A, 48VDC < | Stopień ochrony: | IP54 |
|---|---|---|---|
| Prędkość robocza: | 0-300 obr/min | Materiał kontaktowy: | Metal szlachetny |
| Materiał obudowy: | Stal nierdzewna | Temperatura pracy: | -40°C~+70°C |
| Typ interfejsu: | Rotor : FC/PC; Wirnik: FC/PC; Stator : LC/PC Stojan: LC/PC | Długość fali: | 1310 / 1550nm |
| Rodzaj włókna: | Tryb pojedyńczy | Kanał: | 1 |
| Wstaw odmianę: | <0,5 dB (tryb pojedynczy) | Maksymalna moc optyczna: | 23dBm |
| High Light: | Światłowodowe złącze obrotowe jednomodowe,1-kanałowe optyczne złącze obrotowe,pierścień ślizgowy światłowodu ISO9001 |
||

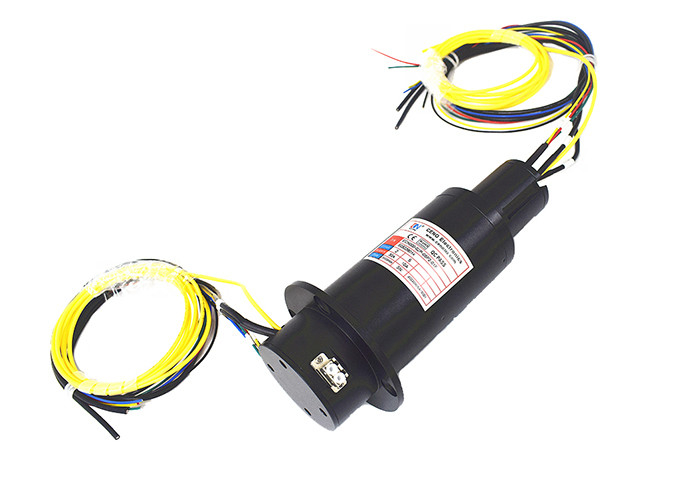

Zintegrowane obrotowe złącze światłowodowe 1 kanał o długości fali 1310 ~ 1550nm
ECN000-02P-05P2-01F jest zintegrowanym światłowodowym złączem obrotowym firmy CENO electronics.Dostępne są 2 obwody dla 30A, 5 obwodów dla 10A i 1 kanał dla światłowodu o długości fali 1310/1550nm.Pracuje stabilnie przy prędkości 0~300rpm w temperaturze od -40°C do +70°C.I jest używany głównie w wilgotnym i gorącym, wielu wibracjach, łatwej do chleba pleśni, testach mgły solnej w trudnych warunkach.
Specyfikacja
| ECN000-02P-05P2-01F | Specyfikacja |
| Prąd i obwody |
2 obwody * 30A, 1500 VDC; 5 obwodów * 10A, 48VDC |
| Napięcie znamionowe | 1500 V DC / 48 V DC |
| Wytrzymałość dielektryczna |
2 obwody 30A: ≥ 3000VDC@50Hz.60s.1mA 5 obwodów 10A: ≥ 500VDC@50Hz.60s.1mA |
| Rezystancja izolacji | ≥500MQ@1000VDC |
| Rezystancja styku pływająca | ≤10mΩ |
| Rozmiar przewodu ołowianego |
2,5 mm² drut wysokonapięciowy z żelu krzemionkowego Przewód AF-1,0 mm² |
| Długość przewodu ołowianego |
Koniec wirnika: 600 ± 20 mm Koniec stojana: 600 ± 20 mm |
| Prędkość robocza | 0~300 obr/min |
| Materiał kontaktowy | Metal szlachetny |
| Materiał obudowy | Stal nierdzewna |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -50°C~+80°C |
| Wilgotność robocza | ≥95% (bez zamrożonych) |
| Stopień ochrony IP | IP54 |
| Żywotność | 50 ~ 80 milionów obrotów |
| Waga netto | ≤ 1,7 kg |
|
Błonnik |
Parametr |
| Kanał |
1 |
| Długość fali |
1310/1550 nm |
|
Rodzaj włókna |
Tryb pojedyńczy |
|
Utrata wstawiania |
<2,0 dB (tryb pojedynczy) |
|
Wstaw odmianę |
<0,5 dB (tryb pojedynczy) |
|
Typ kontaktu |
Wirnik: FC/PC;Stojan: LC/PC |
|
Strata zwrotu |
>40dB (tryb pojedynczy) |
|
Wytrzymałość na rozciąganie |
3N (3m skorupa zewnętrzna) |
|
Typ kapsułkowany |
Ø3mm |
|
Żywotność |
50 ~ 80 milionów rotacji |
|
Maksymalna moc optyczna |
23dBm |
|
Długość warkocza włókien |
Wirnik: kontakt światłowodowy 250 + 50 mm FC / PC Stojan: jeden metalowy adapter pary włókien LC-LC Duplex, oba końce stojana stykają się z LC/PC, a długość zworki wynosi 1,5 m. |
Cechy
• Zintegrowana moc i 1 sygnał z włókna kanałowego
• Stabilna transmisja w niskiej temperaturze -40°C
• Większość parametrów jest opcjonalna
Aplikacje
• Maszyna automatyczna
• tereny górskie
• Przyrząd pomiarowy
• pole naftowe.
Opcjonalny
• Numer obwodu i prąd
• Prędkość robocza
• Stopień ochrony
• Temperatura robocza
Zarys rysunku
