Dwukanałowe koncentryczne złącze obrotowe o częstotliwości radiowej z niską temperaturą

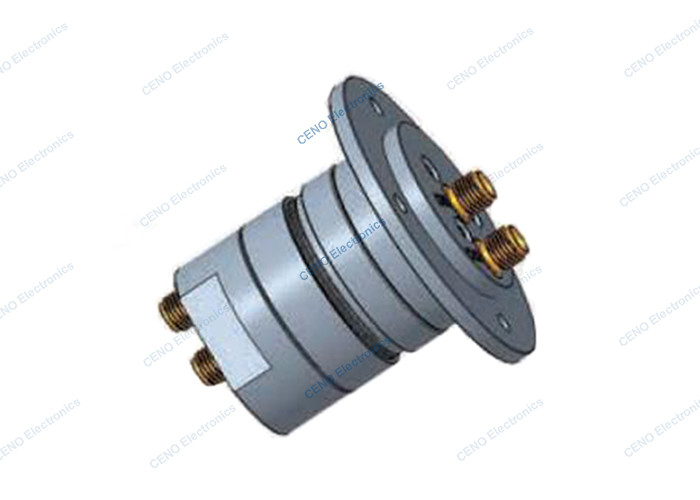

RCN0208B to dwukanałowe koncentryczne złącze obrotowe częstotliwości radiowej z interfejsem SMA-F firmy CENO Electronics, może pracować stabilnie w temperaturze od -40 ℃ do 70 ℃ w zakresie częstotliwości DC-8GHz.Jak wiemy, dwukanałowe koncentryczne złącze obrotowe jest urządzeniem mikrofalowym.W porównaniu ze zwykłymi podobnymi produktami korzystne jest zmniejszenie rozmiaru struktury i przetwarzania, sprzyja stabilnej rotacji i nadaje się do szerokiego pasma częstotliwości.Dzięki doskonałym wskaźnikom wydajności może sprostać transmisji mikrofalowej w szerokim paśmie częstotliwości.Obecnie współosiowe złącze obrotowe dotyczy głównie systemu radarowego i anteny obrotowej.
Specyfikacja
| RCN0208B |
Specyfikacja |
| Kanał |
Kanał 1 |
kanał 2 |
| Typ interfejsu |
SMA-F(50Ω) |
SMA-F(50Ω) |
| Styl |
I |
I |
| Częstotliwość |
DC-8GHz |
DC-8GHz |
| Moc szczytowa, maks |
1KW |
1KW |
| Średnia moc, maks |
100 W @ DC-2 GHz
35W przy 2GHz-8GHz
|
10 W |
| Współczynnik fali stojącej napięcia, maks |
1.3 |
1.6 |
| Napięciowe radio z falą stojącą, pływające |
0,1 |
0,2 |
| Strata wkładki, maks |
0,4dB |
0,8dB |
| Strata wkładki, maks. pływające |
0,1dB |
0,3 dB |
| Odosobnienie, mieszanka |
50dB |
50dB |
| Stabilność fazowa, maks |
1 stopień |
4 stopnie |
| Prędkość robocza, maks |
30 obr./min |
| Życie zawodowe, mieszanka |
5 milionów |
| Moment rozruchowy, maks |
0,05 Nm przy normalnej temperaturze |
| Używając momentu obrotowego, maks |
0,05 Nm przy normalnej temperaturze |
| Materiał obudowy |
Stop aluminium |
| Obróbka powierzchniowa |
Utlenianie przewodzące |
| Waga |
130g |
| Temperatura pracy |
-40℃-70℃ |
| Wilgotność |
95% |
Cechy
Lekki i kompaktowy rozmiar
Zamocuj za pomocą kołnierza i sprężyny płytkowej
Osłoń palisadę, aby zapewnić pełny kontakt przewodzący
Przesyłaj stabilnie
Aplikacje
Automatyczna maszyna
Obrotowa antena
System radarowy
Wojskowy
Opcjonalny
Kanały i typ zintegrowany
Prędkość robocza i temperatura
Stopień ochrony
Materiały
Rysunek konspektu
Dlaczego z CENO
CENO to jedna firma technologiczna w dziedzinie pierścieni ślizgowych, która zajmuje się badaniami i rozwojem, produkcją i sprzedażą. Posiadamy zaawansowany sprzęt i precyzyjne przyrządy testowe, aby zapewnić jakość produktów i niezawodne działanie. Powierzchnia obiektu obejmuje 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
Orzecznictwo
ISO9001, CE, RoHS, UL, przeciwwybuchowe
Przewaga CENO
Członek zespołu inżynierów ma ponad 10-letnie doświadczenie w dziedzinie pierścieni ślizgowych. Wszyscy operatorzy pracujący nad procedurą krytyczną przechodzą wewnętrzne szkolenia.
Usługa zapewnia CENO
24 godziny, 7 dni usługi konsultanta.
Produkcja masowa i niestandardowa.
Oferta rozwiązań dla systemu obrotu o 360°.
Zapraszamy do skonsultowania się z nami w sprawie wszelkich próśb o dowolny system obracania o 360 °. Zapewnimy Ci kompleksową usługę szybkiego reagowania na Twoje zapytania.
