Niezwykle cienki pierścień ślizgowy naleśnikowy z sygnałem Ethernet 1000M dla ograniczenia wysokości

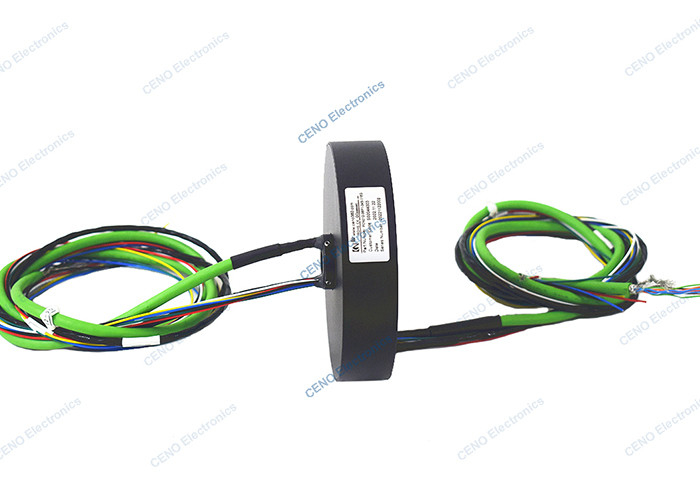

PCN012-06P1-04S-01EG to naleśnikowy pierścień ślizgowy z sygnałem Gigabit Ethernet do zastosowań przemysłowych firmy CENE Electronics, jest 6 obwodów dla zasilania elektrycznego 5A, 4 obwody dla sygnału i 1 kanał dla sygnału 1000M Ethernet.Pierścień ślizgowy Pancake jest podobny do pierścienia ślizgowego z otworem przelotowym i jest specjalnie stosowany w układzie obrotowym bez wystarczającej wysokości.Nazywany również płaskim pierścieniem ślizgowym, elektrycznym pierścieniem ślizgowym z płaskim dyskiem lub pierścieniem ślizgowym talerza.Ze względu na oddzielne komponenty lub zintegrowane zespoły i długą żywotność często stosuje się do sprzętu wojskowego, urządzeń elektrycznych, placówek medycznych i maszyn przemysłowych itp.
Cechy
- Niezawodny kontakt między szczotką a pierścieniem
- Elastyczna instalacja
- Nadaje się do przesyłania sygnału i mocy obracających się urządzeń lub instrumentów
- Kompaktowy rozmiar
- Wąska grubość
- Koszt ekonomiczny
Typowym zastosowaniem
- Oświetlenie lampy
- Scena obrotowa
- Obrotowe pudełko na lampę
- System kolejowy
- Automatyczna maszyna
- Urządzenia elektryczne
- Maszyny przemysłowe
- Placówka medyczna
Opcjonalny
- Numer obwodu i prąd
- Prędkość robocza
- Stopień ochrony
- Grubość
Specyfikacja
|
PCN012-06P1-04S-01EG
|
Specyfikacja |
| Prąd i obwody |
6 obwodów * 5A;4 obwody*Sygnał;1 kanał * 1000M Ethernet |
| Napięcie znamionowe |
0~220VAC/VDC |
| Wytrzymałość dielektryczna |
≥1500 V AC przy 50 Hz;≥300 V AC przy 50 Hz |
| Rezystancja izolacji |
≥500MΩ przy 500VDC;≥100MΩ przy 100VDC |
| Hałas elektryczny |
≤10 mΩ (50 obr./min) |
| Prędkość robocza |
0 ~ 300 obr./min |
| Materiał kontaktowy |
Metal szlachetny |
| Materiał obudowy |
Stop aluminium |
| Temperatura pracy |
-20°C~+60°C |
| Wilgotność robocza |
60% |
| Stopień ochrony IP |
IP51 |
| Rozmiar otworu przelotowego |
Ř12,7 mm |
| Rozmiar drutu ołowianego |
AWG22# Teflon® powlekany cyną UL
4-rdzeniowy ekranowany skręcony drut
Cat5e
|
| Długość drutu ołowiowego |
Wirnik: 1000 mm
Stojan: 1000 mm
|
Rysunek konspektu
