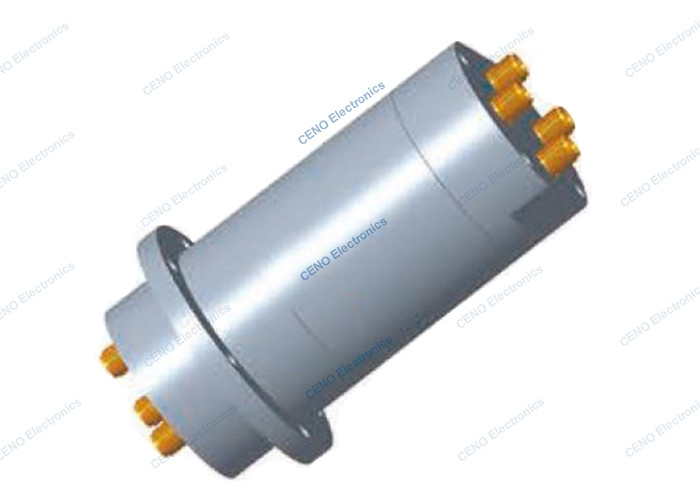

Antenna Slip Ring z 4 kanałami SMA-F Radio Frequency Rotary Joint
RCN0404A to nowy produkt CENO 4-kanałowe RF Rotary Joints, który należy do produktów systemu RCN.Złącza wirujące RF można zintegrować prąd i sygnałyCzęstotliwość łączy wynosi od DC do 50GHz, a liczba kanałów wynosi od jednego do pięciu.spełniają wymagania zgodności elektromagnetycznej EMC, i jest szeroko stosowany w różnych systemach anten radarowych.
Cechy
- Kanały mogą być 5RF
- Można zintegrować sygnał / datę dla różnych funkcji
- Zakres częstotliwości DC-50GHz i kanały 1-5 jest opcjonalny
Wnioski
- Antena radarowa
- Kontrola ruchu lotniczego
- System walki elektronicznej
- Obrona kosmiczna
- Kapsuła fotoelektryczna
Opcjonalnie
- Numer kanału
- Zakres częstotliwości
- Typ interfejsu
- Temperatura pracy
- Prędkość pracy
Specyfikacja
|
RCN0404A
|
Specyfikacja |
| Kanał |
CH1 |
CH2 |
CH3 |
CH4 |
| Interfejs |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
| Zakres częstotliwości |
DC-4GHz |
DC-4GHz |
DC-4GHz |
DC-4GHz |
| Styl |
Ja... |
Ja... |
Ja... |
Ja... |
| Średnia moc |
50 W |
10W |
10W |
10W |
| VSWR, maksymalnie |
1.3 |
1.5 |
1.5 |
1.5 |
| VSWR WOW, maks. |
0.1 |
0.1 |
0.1 |
0.1 |
| Strata wstawienia, maks. |
10,3 dB |
1dB |
1dB |
1dB |
| Utrata wstawienia, max. |
00,1 dB |
00,1 dB |
00,1 dB |
00,1 dB |
| Izolacja, min |
55 dB |
55 dB |
55 dB |
55 dB |
| Stabilność fazowa, maks. |
1 stopnia |
4 stopnie |
4 stopnie |
4 stopnie |
| Prędkość pracy |
0 ~ 30 obr./min |
| Żywotność, min. |
5x106Rotacja |
| Moment obrotowy, maks. |
0.8Nm@temperatura normalna |
| Materiały |
Stop aluminium |
| Obsługa powierzchni |
Utlenianie przewodzącego prądu |
| Waga netto |
700 g |
| Poziom IP |
IP60 |
|
Temperatura pracy
Temperatura przechowywania
|
-40°C~+70°C
-50°C~+70°C
|
| Wilgotność robocza |
95% |
Rysunek
Dlaczego z CENO?
CENO jest jedną z technologicznie rozwiniętych firm zajmujących się badaniami i rozwojem, produkcją i sprzedażą.Posiadamy zaawansowane urządzenia i wysokiej precyzji instrumenty testowe, aby zapewnić jakość produktów i niezawodne działanieObszar obiektu obejmuje 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
Certyfikacja
ISO9001, CE, RoHS, UL, odporny na wybuchy
