2 kanały pneumatyczne łączenie obrotowe łączone łącze elektryczne obrotowe

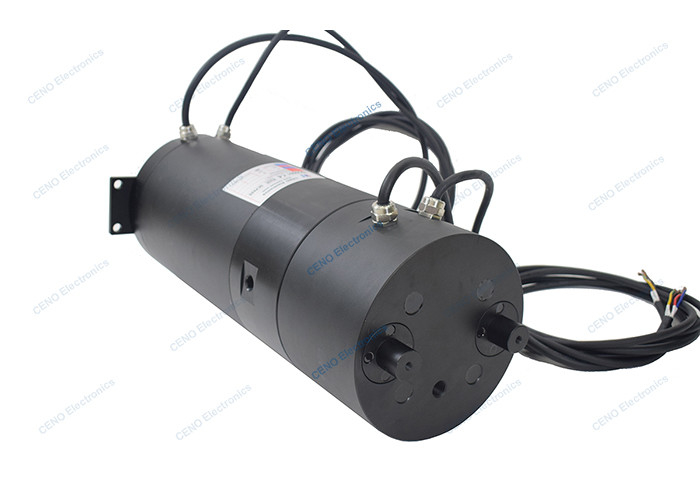

QCN0203-07P1 to CENO zintegrowany zespół rotacyjny pneumatyczno-hydrauliczny, który łączy 7 obwodów 2A sygnału elektrycznego i 2 kanały gazu o maksymalnym ciśnieniu 8Bar.Pneumatyczny - hydrauliczny zintegrowany przewodzący pierścień ślizgowy można podzielić na pneumatyczny przewodzący pierścień ślizgowy i hydrauliczny przewodzący pierścień ślizgowy zgodnie z różnymi nośnikami transmisji. Zasada działania pneumatycznego przewodzącego pierścienia ślizgowego polega na przeniesieniu gazu z części statora do urządzenia wirnika w celu zakończenia przewodzenia.
Cechy
- Obwody elektryczne do setek, gaz i płyn do 16 kanałów.
- Stabilna transmisja, długa żywotność
- Zintegrować rodzaje sygnałów i danych
- Wzornictwo płaszczyzny łatwa instalacja
Wnioski
- Maszyna automatyczna
- Maszyna do testowania gramofonów
- Maszyny inżynieryjne
- Maszyny i urządzenia do wypełniania
- Sprzęt medyczny
Opcjonalnie
- Obwód, napięcie, prąd
- Rodzaj uszczelnienia i nośnik
- Kontakt / Materiały mieszkaniowe
- Stopień ochrony
- Prędkość pracy
Specyfikacja
QCN0203-07P1 | Specyfikacja |
| Obwody i prąd | 4 obwody * 2A; 3 obwody * 2A |
| Nomienne napięcie | 0~415VAC/VDC |
| Siła dielektryczna | ≥ 1000VAC@50Hz |
| Odporność izolacyjna | ≥ 100MΩ@100VDC |
| Hałas elektryczny | Maksymalnie 30 mΩ (50 obr./min) |
| Temperatura pracy | -20°C~+60°C |
| wilgotność robocza | 60% RH |
| Stopień ochrony IP | IP65 |
| Prędkość pracy | 0 ~ 10 obrotów na minutę |
| Średnica zewnętrzna | Ø200 mm |
| Materiał kontaktowy | Metal szlachetny |
| Materiały mieszkaniowe | Stop aluminium + stal nierdzewna |
| Wielkość drutu ołowiowego | 3 rdzenia / 4 rdzenia drut osłonięty |
| Długość drutu ołowiowego | Strona wirnika: 2000 mm; Strona statora: 2000 mm |
| Instalacja | Instalacja flansek |
| Złącza obrotowe | |
| Droga. | 2 gazy kanałowe (2* wejście; 1* wyjście) |
| Rozmiar interfejsu | G3/8 |
| Ciśnienie maksymalne | 8 barów |
| Moment obrotowy | ≤ 15N*m |
Rysunek
Nasza służba
1Odpowiedz na zapytanie w ciągu 24 godzin.
2Proszę uprzejmie poinformować nas, które przedmioty Cię interesują i rozsądna cena zostanie Ci udzielona po otrzymaniu nowego zapytania ASAP.
3Odpowiedz szczegółowo.
4- Rozwiązaliśmy problem podczas korzystania z naszych produktów.
5Próbki zostaną wam zaoferowane dla naszej przyszłej współpracy.
Częste pytania
1Co robimy?
Koncentrujemy się na opracowywaniu, projektowaniu, produkcji wysokiej jakości ślizgów i oferujemy różne rozwiązania dla układów obrotowych.
2Jak długo jesteśmy w branży?
CENO założyło działalność w zakresie pierścieni ślizgowych od 2009 roku.
3Co to jest pierścionek?
Pierścień ślizgowy jest urządzeniem elektromechanicznym, które umożliwia przesyłanie mocy i sygnałów elektrycznych z stacjonarnej do obracającej się struktury.Pierścień ślizgowy może być stosowany w każdym systemie elektromechanicznym, który wymaga obrotu podczas przesyłania mocy lub sygnałówMoże poprawić wydajność mechaniczną, uprościć działanie systemu i wyeliminować draby podatne na uszkodzenia wiszące na ruchomych złączach.
4Jak wybrać pierścionek?
Właściwy wybór rozwiązania z pierścieniami ślizgowymi wymaga szczegółowych informacji o parametrach pracy aplikacji, w tym łącznej liczbie obwodów, napięciu i amperów na obwód, prędkości pracy i typie montażu.Dobrym miejscem do rozpoczęcia poszukiwań są nasze standardowe pierścienie ślizgowe.Jeśli jesteś przekonany, że najprawdopodobniej wymagane jest rozwiązanie niestandardowe / zmodyfikowane lub potrzebujesz pomocy w wyborze, skontaktuj się z nami, aby rozpocząć.
5Czy oferujecie niestandardowe pierścienie?
Tak, jeśli jesteś przekonany, że najprawdopodobniej wymagane jest rozwiązanie niestandardowe / zmodyfikowane lub potrzebujesz pomocy w wyborze, skontaktuj się z nami w celu rozpoczęcia.Nasi inżynierowie wymyślą idealne rozwiązanie dla Państwa potrzeb..
Dlaczego z CENO?
CENO jest jedną z technologicznie przedsiębiorstw w dziedzinie pierścieni ślizgowych, która zajmuje się badaniami i rozwojem, produkcją i sprzedażą.Posiadamy zaawansowane urządzenia i wysokiej precyzji instrumenty testowe, aby zapewnić jakość produktów i niezawodne działanieObszar obiektu obejmuje 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
