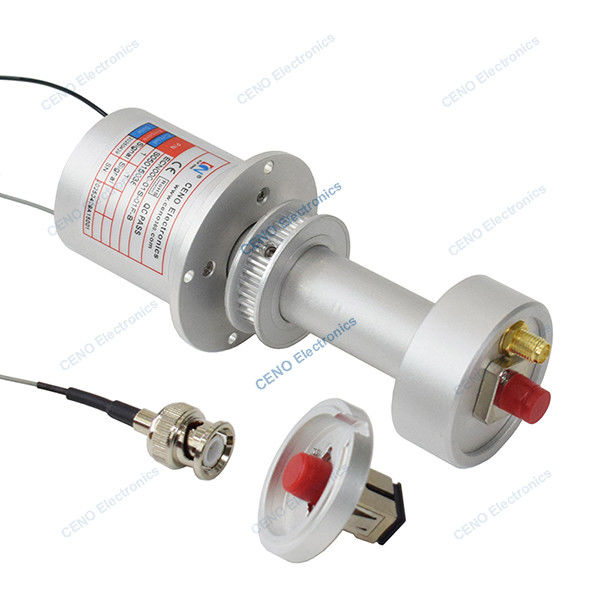

Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego
  • Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego
  • Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego
  • Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego
  • Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego
Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego

Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego

Miejsce pochodzenia Chiny
Nazwa handlowa CENO
Orzecznictwo CE,RoHS,ISO9001,UL
Numer modelu ECN000-01S-01F-B
Szczegóły produktu
światłowodowy:
1 * światłowodowy
Prąd i obwody:
1 * Sygnał koncentryczny
Rodzaj włókna:
Pojedynczy tryb HI1060 światłowodowy
Długość fali:
1310 nm
Napięcie znamionowe:
0-240 VAC/VDC
Wytrzymałość dielektryczna:
≥500 V AC przy 50 Hz
Rezystancja izolacji:
≥500MΩ przy 100VDC
Rezystancja styku:
≤70mΩ (50 obr./min)
Materiał kontaktowy:
Metal szlachetny
Materiały mieszkaniowe:
Stop aluminium
Temperatura pracy:
-20°C~+60°C
Wilgotność robocza:
60% wilgotności względnej
Stopień ochrony IP:
IP51
Prędkość robocza:
0 ~ 6000 rpm
Średnica zewnętrzna:
Ø40mm
Rozmiar i długość przewodu ołowianego:
Jako żądanie
Warunki płatności i wysyłki
Minimalne zamówienie
1 PCS
Cena
Negocjowalne
Szczegóły pakowania
Kartony / Na żądanie
Czas dostawy
1 Tygodnie
Zasady płatności
T/T, Paypal, Western Union
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego

ECN000-01S-01F-B to CENO zintegrowany sygnał + światłowodowy obrotowy pierścień ślizgowy z dużą prędkością 6000 obr./min.dane z forjs razem w oparciu o specjalne żądanie i wniosek klienta. Włókno optyczne łącze obrotowe w tym dwa rodzaje trybu, pojedynczy i wielowystosowy, kanały mogą być dostosowane i do kilkudziesięciu kanałów.CENO integrated forjs slip ring działa stabilnie i często wyposażony w różne optoelektroniczne podsystemy.





Cechy

  • Zintegrować sygnał + forjs
  • Strój do niskich temperatur -40°C~+80°C
  • Można zintegrować różne dane
  • Łatwe zainstalowanie i bezpłatna konserwacja



Wnioski

  • Robotyka
  • Kapsuła fotoelektryczna
  • Inteligentny system mieszkalny
  • System radarowy
  • System zdalnego sterowania



Opcjonalnie

  • Obwód, napięcie, prąd
  • Kanały sygnały i dane
  • Kontakt / Materiały mieszkaniowe
  • Stopień ochrony
  • Prędkość pracy i temperatura







Specyfikacja

Wymagania w zakresie bezpieczeństwa

 Specyfikacja
Prąd i obwody 1 * sygnał koaksjalny
Nomienne napięcie 0 ~ 240 VAC/VDC
Wytrzymałość dielektryczna ≥ 500VAC@50Hz
Odporność izolacyjna ≥ 100MΩ@100VDC
Odporność kontaktowa W przypadku, gdy urządzenie nie jest w stanie wykonywać czynności określonych w pkt 6.2.4.1 niniejszego regulaminu, należy zastosować następujące procedury:
Temperatura pracy -20°C~+60°C
wilgotność robocza 60 % RH
Stopień ochrony IP IP51
Średnica zewnętrzna Ø20 mm
Prędkość pracy 0~6000 obr./min.
Materiał kontaktowy Metal szlachetny
Materiał obudowy Stopy aluminium
Długość drutu ołowiowego

Zgodnie z zamówieniem
Włókno optyczne
Kanał 1 * włókna optyczne
Rodzaj włókna Włókno optyczne HI1060 jednorzędowe
Długość fali 1310 nm
Wprowadzenie straty ≤ 2,0 dB
Wprowadź falę straty ≤ 0,7 dB
Strata zwrotnej transmisji ≤ 23dB
Prędkość robocza rpm 0~2000
Długość ogona i zakapsułka 0.9mm biała kurtka; długość drutu 200mm
Rodzaj złącza Złącze FC/APC







Rysunek

Zintegrowanie sygnału koaksjalnego i pierścienia ślizgowego FORJs z połączeniem obrotowym włókna optycznego 0









CENO Power/Signal + Fiber Opticrotary wspólna seria produktów

Zintegrowany pierścień ślizgowy to niestandardowa seria CENO. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT zaprojektowany zgodnie ze specjalnym zastosowaniem, w celu zintegrowania obwodów prądu, sygnału i połączenia światłowodowego.Jego prąd mógłby sięgać kilkuset amperów, a jego sygnał mógłby obejmować wszystkie rodzaje sygnałów w odpowiednich zastosowaniach.. łącze światłowodowe obejmują sigell-mode i multimode z różnym kanałem od kanału sygnału do kilkudziesięciu kanałów.Następnie jest szeroko stosowany w opcji dźwig elektryczny.
