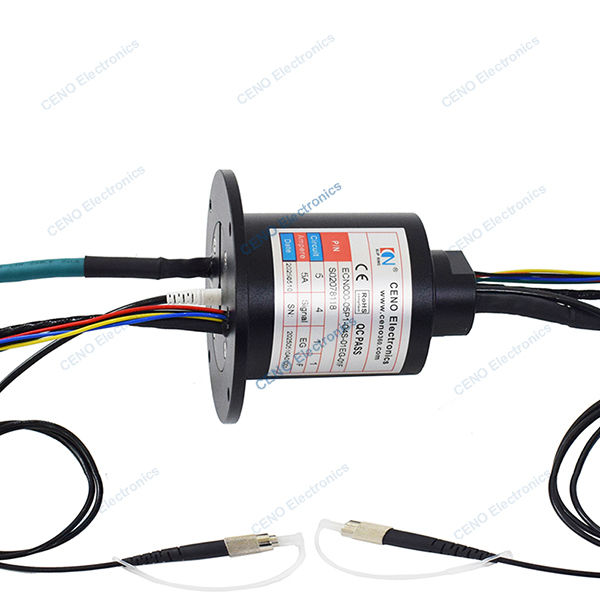

Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe
  • Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe
  • Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe
  • Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe
  • Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe
Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe

Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe

Miejsce pochodzenia Chiny
Nazwa handlowa CENO
Orzecznictwo CE,RoHS,ISO9001,UL
Numer modelu ECN000-05P1-04S-01EG-01F
Szczegóły produktu
światłowodowy:
5 * 5a; 4 * sygnał; 1 * Ethernet; 1 * światłowodowy
Napięcie znamionowe:
0 ~ 220 VAC/VDC
Wytrzymałość dielektryczna:
≥1000VAC@50Hz; ≥1000 V AC przy 50 Hz; ≥300VAC@50Hz ≥300 V AC przy 50 Hz
Rezystancja izolacji:
≥500MΩ@500VDC; ≥500MΩ przy 500VDC; ≥100MΩ@300VDC ≥100MΩ przy 300VDC
Rezystancja styku:
≤ 10mΩ
Materiał kontaktowy:
Metal szlachetny
Materiały mieszkaniowe:
Stop aluminium
Temperatura pracy:
-40°C~+50°C
Wilgotność robocza:
60% wilgotności względnej
Stopień ochrony IP:
IP51
Prędkość robocza:
0 ~ 300 obr./min
Średnica zewnętrzna:
Ø56mm
Rozmiar i długość przewodu ołowianego:
Jako żądanie
Długość fali:
1310/1550
Wstaw stratę:
<2dB
Strata zwrotu:
<30dB
Odchylenie utraty wstawiania:
＜ ± 0,5db
Złącze:
FC
Sposób instalacji:
Instalacja kołnierza
Warunki płatności i wysyłki
Minimalne zamówienie
1 PCS
Cena
Negocjowalne
Szczegóły pakowania
Kartony / Na żądanie
Czas dostawy
1 Tygodnie
Zasady płatności
T/T, Paypal, Western Union
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

Niskotemperaturowy zintegrowany pierścień ślizgowy z sygnałem Ethernet i obrotowym złączem światłowodowym

ECN000-05P1-04S-01EG-01F to zintegrowany pierścień ślizgowy CENO do przesyłania sygnału elektrycznego, zasilania i światłowodu, który jest wyposażony w maszynę pracującą w niskiej temperaturze -40°C~+50°C. Pierścień ślizgowy to urządzenie elektromechaniczne, które umożliwia przesyłanie zasilania i sygnałów elektrycznych ze struktury stacjonarnej do obracającej się. Zintegrowane pierścienie ślizgowe z obrotowym złączem światłowodowym CENO są opracowane do trudnych warunków i wymagających wymagań, znajdując zastosowanie w lotnictwie i obronie.




Cechy

  • Zintegrowana konstrukcja łączy zasilanie, sygnał i obrotowe złącze światłowodowe
  • Konstrukcja niskotemperaturowa
  • Możliwość integracji różnych danych
  • Łatwa instalacja i bezobsługowość


Zastosowania

  • Robotyka
  • System przenoszenia materiałów
  • System radarowy
  • System zdalnego sterowania
  • Sprzęt medyczny


Opcjonalne

  • Obwód, napięcie, prąd
  • Długość fali i typ włókna
  • Materiały styków / obudowy
  • Struktura i instalacja
  • Prędkość i temperatura pracy




Specyfikacja

ECN000-05P1-04S-01EG-01F

Specyfikacja
Prąd i obwody5 obwodów * 5A; 4 obwody * sygnał; 1 * Sygnał Ethernet; 1 * Światłowód
Napięcie znamionowe0 ~ 220 VAC/VDC
Wytrzymałość dielektryczna≥1000VAC@50Hz; ≥300VAC@50Hz
Rezystancja izolacji≥500MΩ@500VDC; ≥100MΩ@300VDC
Wahania rezystancji styku≤ 10mΩ
Temperatura pracy-40°C~+50°C
Wilgotność pracy60 %RH
Stopień ochrony IPIP51
Prędkość robocza0~300 obr./min
Średnica zewnętrznaØ56mm
Materiał stykuMetale szlachetne
Materiał obudowyStop aluminium
Długość przewoduRotor: 1000mm; Stator: 1000mm
Sposób instalacjiInstalacja kołnierzowa
Światłowód
Długość fali1310/1550
Tłumienie wtrąceniowe<2dB
Tłumienie odbiciowe<30dB
Odchylenie tłumienia wtrąceniowego<±0.5dB
ZłączeFC
Długość kablaStator: 700±10mm; Rotor: 1100±15mm




Rysunek poglądowy

Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe 0






Seria produktów CENO Power/Signal + Fiber Opticrotary joint

Zintegrowany pierścień ślizgowy to niestandardowa seria CENO. Konstrukcja POWER/SIGNAL + FIBER OPTIC ROTARY JOINT zgodnie ze specjalnym zastosowaniem, integruje obwody prądowe, sygnałowe i złącze światłowodowe. Jego prąd może wynosić nawet kilkaset amperów, a jego sygnał może obejmować wszystkie rodzaje sygnałów w oparciu o odpowiednie zastosowanie. Złącze światłowodowe obejmuje tryb jedno- i wielomodowy z różnymi kanałami od pojedynczego kanału do kilkudziesięciu kanałów. Ten rodzaj zintegrowanego pierścienia ślizgowego zapewnia dobre parametry i różne funkcje, dlatego jest szeroko stosowany w opcjonalnych żurawiach elektrycznych.



Niskotemperaturowy zintegrowany sygnał Ethernet i światłowodowe obrotowe złącze ślizgowe 1
