Zintegruj elektryczny pierścień ślizgowy i częstotliwość radiową z obrotowym złączem RF

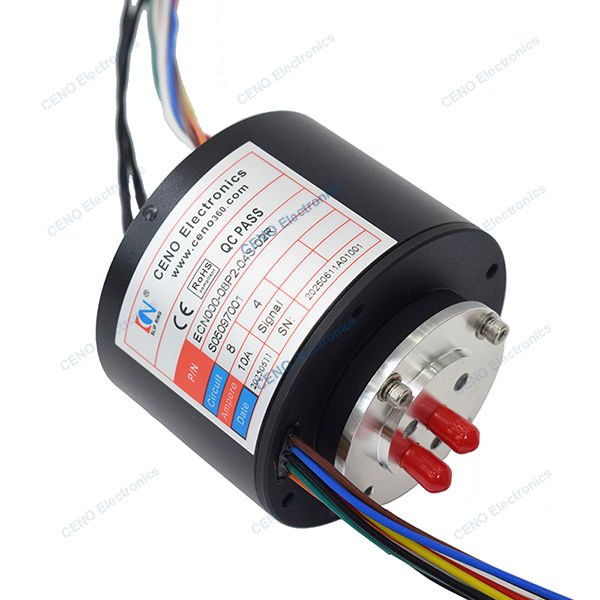

ECN000-08P2-04S-02R to zintegrowany pierścień ślizgowy CENO łączący obwody zasilania elektrycznego i 2 kanały sygnału RF, który może być używany w sprzęcie medycznym - aparacie do tomografii komputerowej. CENO współpracuje z wieloma producentami systemów CT, aby zapewnić niezawodne rozwiązania pierścieni ślizgowych o dużej średnicy. Nasi doświadczeni inżynierowie współpracują z Państwem na każdym etapie, aby upewnić się, że zintegrowany pierścień ślizgowy RF jest dostosowany do Państwa specyfikacji i potrzeb wydajnościowych. Mobilne stacje bazowe Komunikacja satelitarna Radar pogodowy Czujniki autonomicznej jazdy Internet rzeczy
Specyfikacja
| ECN000-08P2-04S-02R |
Specyfikacja |
| Prąd i obwody |
8 obwodów * 10A; 4 obwody * Sygnał |
| Napięcie znamionowe |
0 ~ 440 VAC/VDC |
| Wytrzymałość dielektryczna |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Rezystancja izolacji |
≥500MΩ@300VDC; ≥100MΩ@300VDC |
| Fala rezystancji styku |
≤ 10mΩ |
| Temperatura pracy |
-40°C~+80°C |
| Wilgotność robocza |
90 %RH |
| Stopień ochrony IP |
IP54 |
| Prędkość robocza |
0~250 obr./min |
| Średnica zewnętrzna |
Ø80mm |
| Materiał styku |
Metale szlachetne |
| Materiał obudowy |
Stop aluminium |
| Rozmiar przewodu |
Zgodnie z zamówieniem |
| Długość przewodu |
Zgodnie z zamówieniem |
| Wysoka częstotliwość radiowa |
Kanał 1 |
Kanał 2 |
| Typ złącza |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Zakres częstotliwości |
DC do 4,5 GHz |
DC do 4,5 GHz |
| Współczynnik fali max |
1.2 |
1.6 |
| Współczynnik fali pływającej max |
0.1 |
0.2 |
| Tłumienie wtrąceniowe max |
0.3dB |
0.5dB |
| Tłumienie wtrąceniowe wow max |
0.1dB |
0.2dB |
| Moc szczytowa |
1000w |
1000w |
| Moc średnia |
50w @ 1GHz |
50w @ 1GHz |
Cechy
- Niskie koszty konserwacji i długa żywotność
- Niski poziom szumów słyszalnych dla ogólnej cichszej pracy systemu mechanicznego
- Kompaktowa konstrukcja o dużej gęstości obwodów
- Łatwa instalacja i bezobsługowość
Zastosowania
- Komunikacja bezprzewodowa
- Komunikacja satelitarna
- Radar pogodowy
- Czujniki autonomicznej jazdy
- Sprzęt medyczny
Opcjonalne
- Obwody, napięcie, prąd
- Kanały i typ złącza
- Materiały styków / obudowy
- Stopień ochrony
- Prędkość i temperatura pracy
Rysunek poglądowy
Dlaczego CENO
CENO jest firmą technologiczną w dziedzinie pierścieni ślizgowych, która zajmuje się badaniami i rozwojem, produkcją i sprzedażą. Posiadamy zaawansowany sprzęt i precyzyjne instrumenty testujące, aby zapewnić jakość produktów i niezawodne działanie. Powierzchnia zakładu wynosi 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
Certyfikacja
ISO9001,CE,RoHS,UL,Explosion-proof
Zalety CENO
Członkowie zespołu inżynierskiego mają ponad 10-letnie doświadczenie w dziedzinie pierścieni ślizgowych. Operatorzy pracujący przy krytycznych procedurach są wszyscy wykwalifikowani przez szkolenia wewnętrzne.
Usługi świadczone przez CENO
24 godziny, 7 dni konsultacji.
Produkcja masowa i dostosowana.
Oferta rozwiązań dla systemu obrotu 360°.
Zapraszamy do konsultacji z nami w sprawie Państwa wymagań dotyczących dowolnego systemu obrotu 360°. Zapewnimy kompleksową obsługę, aby terminowo odpowiadać na Państwa zapytania.
