Złącze obrotowe o częstotliwości radiowej
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | ISO9001,CE,RoHS,UL |
| Numer modelu | ECN000-04P2-16S-04R |

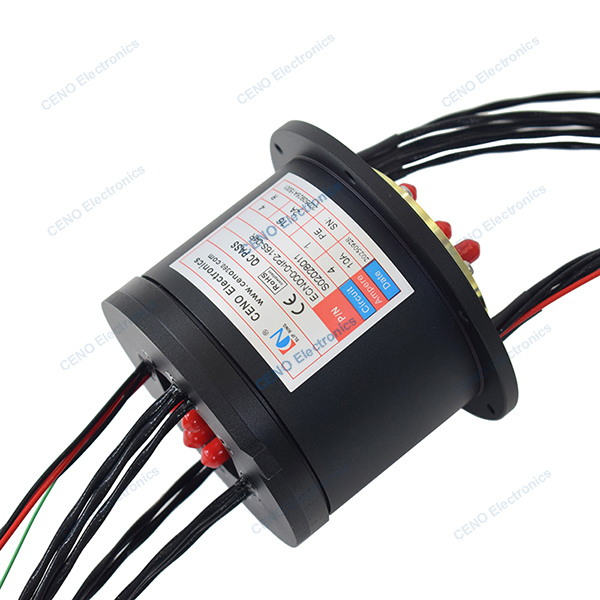

4 kanały RF Rotary Joint połączone elektryczny Pręt ślizgowy w niskiej temperaturze
ECN000-04P2-16S-04R to zintegrowane obwody złączone z pierścieniem ślizgowym CENO z zasilaniem elektrycznym i 4-kanałowym układem rotacyjnym o częstotliwości radiowej przeznaczonym do urządzeń pracujących w temperaturze od -40°C do +85°C.Typ złącza SMA i zakres częstotliwości 0-4 GHzPodstawowym powodem projektowania zintegrowanego pierścienia ślizgowego jest rozwiązanie problemu ciągłego i niezawodnego przekazywania różnych energii i sygnałów między stacjonarnymi i obracającymi się częściami.O tym, jak CENO zintegrować pierścień ślizgowy może pasować do aplikacji prosimy o kontakt z nami.
Specyfikacja
| ECN000-04P2-16S-04RSpecyfikacja | ||
| Prąd i obwody | 4 obwody * 10A; 1 * PE; 16 obwódów * 2A | |
| Nomienne napięcie | 0 ~ 220 VAC/VDC | |
| Siła dielektryczna | ≥ 1000VAC@50Hz; ≥ 300VAC@50Hz | |
| Odporność izolacyjna | Wymagania w odniesieniu do urządzeń, w których jest stosowany układ elektryczny | |
| Fala oporu kontaktu | ≤ 15mΩ | |
| Temperatura pracy | -40°C~+85°C | |
| wilgotność robocza | 60 % RH | |
| Stopień ochrony IP | IP54 | |
| Prędkość pracy | 0 ~ 30 obr./min | |
| Średnica zewnętrzna | Ø90 mm | |
| Materiał kontaktowy | Metal szlachetny | |
| Materiał obudowy | Stopy aluminium | |
| Żywotność | 3 miliony rotacji | |
| Długość drutu ołowiowego | Zgodnie z zamówieniem | |
| RF Rotary Union | ||
| Kanał | Kanał 1 | Kanał 2 - 4 |
| Rodzaj złącza | SMA-f (50Ω) | SMA-f (50Ω) |
| Zakres częstotliwości | 0~4 GHz | 0~4 GHz |
| SWR (maks.) | 1.35 | 1.5 |
| Utrata wstawienia (maks.) | 00,6 dB | 00,8 dB |
| Włókna straty wstawienniczej (maks.) | 0.15 dB | 0.15 dB |
| Izolacja | 60 dB | 60 dB |
Cechy
Wnioski
Opcjonalnie
Rysunek
Dlaczego z CENO?
CENO jest jedną z technologicznie najbardziej rozwiniętych spółek zajmujących się badaniami i rozwojem, produkcją i sprzedażą.Posiadamy zaawansowane urządzenia i wysokiej precyzji instrumentów testowych, aby zapewnić jakość produktów i niezawodne działanieObszar obiektu obejmuje 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
Certyfikacja
ISO9001, CE, RoHS, UL, odporny na wybuchy
Zalety CENO
Członkowie zespołu inżynieryjnego mają ponad 10-letnie doświadczenie w dziedzinie pierścieni ślizgowych. Operatorzy pracujący nad krytyczną procedurą są wszyscy wykwalifikowani przez szkolenie wewnętrzne.
Usługi świadczone przez CENO
24 godziny na dobę, 7 dni na dobę.
Masowa i indywidualna produkcja.
Oferta rozwiązania dla systemu obrotowego o 360°.
Zapraszamy do konsultacji z nami z Twoimi prośbami o dowolny system rotacji 360 °. Zapewnimy usługę jednorazową, abyś terminowo odpowiedział na swoje zapytania.
