Złącze obrotowe o częstotliwości radiowej
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | ISO9001,CE,RoHS,UL |
| Numer modelu | ECN000-08P-13S-03R-IP65 |

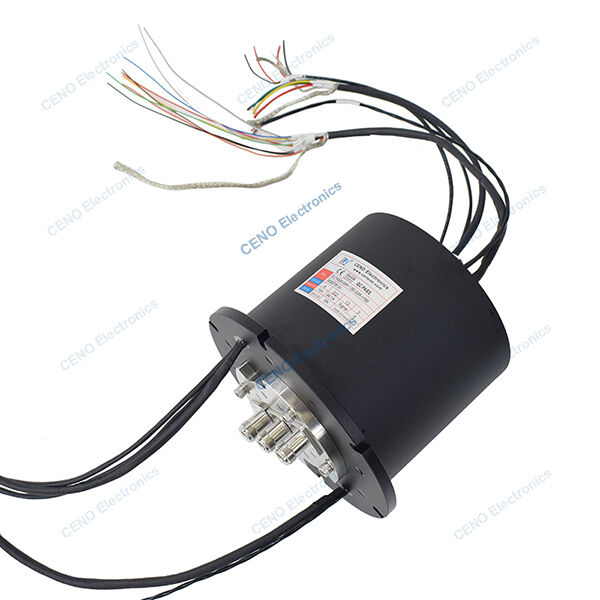

3 RF Obrotowe Złącze Obrotowe Niska Temperatura Zintegrowane Zasilanie i Pierścień Ślizgowy Częstotliwości Radiowej
ECN000-02P1-03S-02R-IP65 to zintegrowany pierścień ślizgowy RF firmy CENO, łączący obwody elektryczne, sygnał zasilania i 2-kanałowe obrotowe złącze częstotliwości radiowej, odpowiednie do środowisk o niskiej temperaturze. Zintegrowane pierścienie ślizgowe CENO to wielofunkcyjne rozwiązanie obrotowe, które w wysokim stopniu integruje różne moduły transmisyjne, takie jak pierścień ślizgowy zasilania, forjs, obrotowe złącze RF i kanały pneumatyczne/hydrauliczne, specjalnie zaprojektowane do jednoczesnej transmisji obrotowej w złożonych systemach. Aby uzyskać więcej informacji, skontaktuj się z nami.
Specyfikacja
| ECN000-08P-13S-03R-IP65 Specyfikacja | |||
| Prąd i Obwody | 4 * 10A; 2*3A; 2*1A; 11*10 Sygnał; 1*485Sygnał | ||
| Napięcie znamionowe | 0 ~ 220 VAC/VDC | ||
| Wytrzymałość dielektryczna | ≥500VAC@50Hz; ≥300VAC@50Hz | ||
| Rezystancja izolacji | ≥500MΩ@500VDC; ≥100MΩ@300VDC | ||
| Fala rezystancji styku | ≤30mΩ | ||
| Temperatura pracy | -40°C~+60°C; -45°C~+70°C | ||
| Wilgotność robocza | 60 %RH | ||
| Stopień ochrony IP | IP65 | ||
| Prędkość robocza | 0~30 obr./min | ||
| Średnica zewnętrzna | Ø150mm | ||
| Materiały | Metale szlachetne / Stop aluminium | ||
| Instalacja | Instalacja kołnierzowa | ||
| Obrotowe Złącze Częstotliwości Radiowej | |||
| Kanały | Kanał 1 | Kanał 2 | Kanał 3 |
| Typ złącza | N-F(50Ω) | N-F(50Ω) | N-F(50Ω) |
| Zakres częstotliwości | DC do 2GHz | DC do 800Hz | DC do 800Hz |
| Średnia moc (maks.) | 20W | 20W | 20W |
| WSR (maks.) | 1.3 | 1.3 | 1.3 |
| WSRC (maks.) | 0.1 | 0.1 | 0.1 |
| Strata wtrąceniowa (maks.) | 0.4dB | 0.4dB | 0.4dB |
| Zmiana wtrąceniowa (maks.) | 0.15dB | 0.15dB | 0.15dB |
| Izolacja | 70dB | 70dB | 70dB |
Cechy
Zastosowania
Opcjonalne
Rysunek poglądowy
Dlaczego CENO
CENO to firma technologiczna w dziedzinie pierścieni ślizgowych, która zajmuje się badaniami i rozwojem, produkcją i sprzedażą. Posiadamy zaawansowany sprzęt i precyzyjne instrumenty testujące, aby zapewnić jakość produktów i niezawodne działanie. Powierzchnia obiektu wynosi 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
Certyfikacja
ISO9001,CE,RoHS,UL,Odporność na wybuch
Zalety CENO
Członkowie zespołu inżynierskiego mają ponad 10-letnie doświadczenie w dziedzinie pierścieni ślizgowych. Operatorzy pracujący nad krytycznymi procedurami są wszyscy wykwalifikowani przez wewnętrzne szkolenia.
Usługi świadczone przez CENO
24 godziny, 7 dni konsultacji.
Produkcja masowa i dostosowana.
Oferta rozwiązań dla systemu obrotu 360°.
