Złącze obrotowe o częstotliwości radiowej
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | ISO9001,CE,RoHS,UL |
| Numer modelu | ECN000-09P2-19S-02EG-01R |

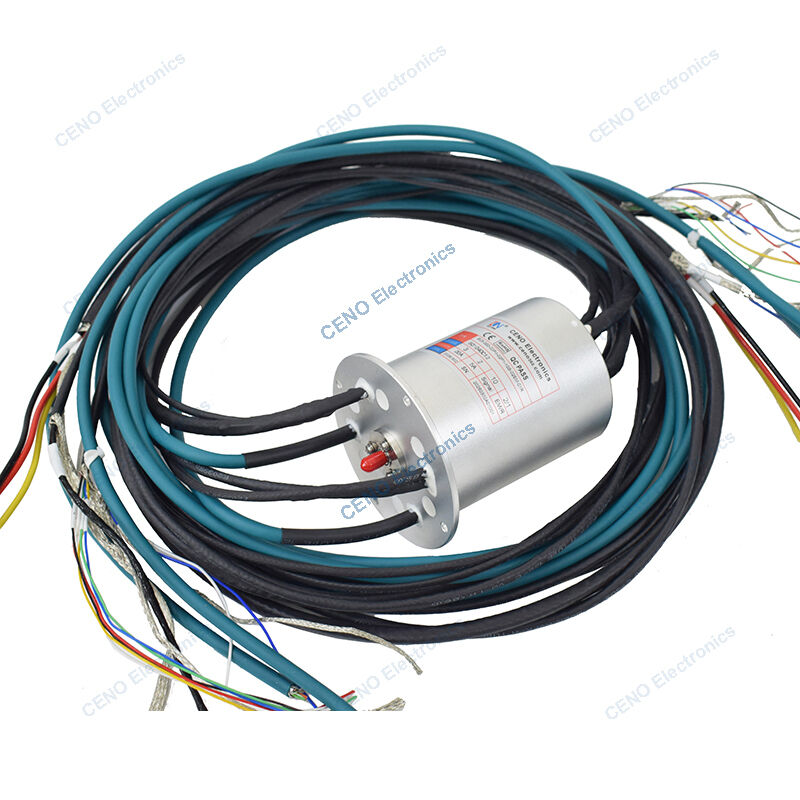

Zintegrowanie sygnału Ethernet i łącza obrotowego częstotliwości radiowej dla środowiska o niskiej temperaturze
ECN000-03P4-02P1-10S-02EM-01R jest zintegrowanym pierścieniem ślizgowym CENO łączącym zasilanie elektryczne, sygnał Ethernet i RF Rotary Joint dla systemu radarowego lub stacji satelitarnej. CENO zintegrowana seria pierścieni ślizgowych jest niestandardowo dostosowana, opcjonalne obwody, prąd, napięcie i RF łącznik obrotowy dla różnych zastosowań.Można go zintegrować z różnymi modułami przesyłowymi w celu utworzenia wielofunkcyjnego rozwiązania połączenia rotacyjnego. Aby uzyskać więcej informacji prosimy o kontakt
Specyfikacja
|
ECN000-03P4-02P1-10S-02EM-01R Specyfikacja |
|
|
Prąd i obwody |
3 * 20A; 2 * 5A; 6 * Sygnał; 1 * RS422; 2 * Sygnał Ethernet |
|
Nomienne napięcie |
0 ~ 220 VAC/VDC |
|
Siła dielektryczna |
≥1500VAC@50Hz;≥500VAC@50Hz |
|
Odporność izolacyjna |
≥500MΩ@500VDC;≥100MΩ@100VDC |
|
Fala oporu kontaktu |
≤ 30mΩ |
|
Temperatura pracy |
-40°C~+80°C |
|
wilgotność robocza |
60 % RH |
|
Stopień ochrony IP |
IP51 |
|
Prędkość pracy |
0~300obroty / min |
|
Średnica zewnętrzna |
Ø76 mm |
|
Materiał kontaktowy |
Metal szlachetny; złoto na złoto |
|
Materiał obudowy |
Stopy aluminium |
|
RF |
Parametry |
|
Wściekłość częstotliwości |
DC-4.5GH |
|
Rodzaj połączenia |
SMA-F ((50)Ω) |
|
Wprowadzenie straty |
≤00,3 dB |
|
Wprowadzenie zakresu strat |
≤00,05 dB |
|
WSR |
≤1.25 |
|
WSR C |
≤0.05 |
|
Moc szczytowa |
100 W @ DC - 2 GHz |
Cechy
U Zintegrowany projekt łączy Ethernet, Power & RF Rotary Joint
U Stabilna transmisja, bez kodu ciągłego, można zintegrować różne sygnały / dane
U Łatwe zainstalowanie i bezpłatna konserwacja
Wnioski
U Maszyna automatyczna
U Antena radarowa
U System walki elektronicznej
U Stacja ziemska satelitarna
U Sprzęt medyczny
Opcjonalnie
U Obwód, napięcie, prąd
U Kanały, zakres częstotliwości.
U Kontakt / Materiały mieszkaniowe
U Stopień ochrony
Prędkość pracy & temperatura
Rysunek
Dlaczego z CENO?
CENO jest jedną z technologicznie rozwiniętych firm zajmujących się badaniami i rozwojem, produkcją i sprzedażą.Posiadamy zaawansowane urządzenia i wysokiej precyzji instrumenty testowe, aby zapewnić jakość produktów i niezawodne działanieObszar obiektu obejmuje 3000 metrów kwadratowych i znajduje się w Shenzhen w Chinach.
Certyfikacja
ISO9001, CE, RoHS, UL, odporny na wybuchy
Zalety CENO
Członkowie zespołu inżynieryjnego mają ponad 10 lat doświadczenia w dziedzinie pierścieni ślizgowych. Operatorzy pracujący nad krytyczną procedurą są wszyscy wykwalifikowani przez szkolenie wewnętrzne.
Usługi świadczone przez CENO
24 godziny na dobę, 7 dni na dobę.
Masowa i indywidualna produkcja.
Oferta rozwiązania dla systemu obrotowego o 360°.
Zapraszamy do konsultacji z nami z Twoimi żądaniami dla każdego 360 ° system obrotowy. Zapewnimy usługi one-stop do odpowiedniego odpowiedzi na pytania.
Skontaktuj się z nami w każdej chwili
