Złącze obrotowe światłowodowe
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | CE,RoHS,ISO9001,UL |
| Numer modelu | ECN000-01S-01F-B |

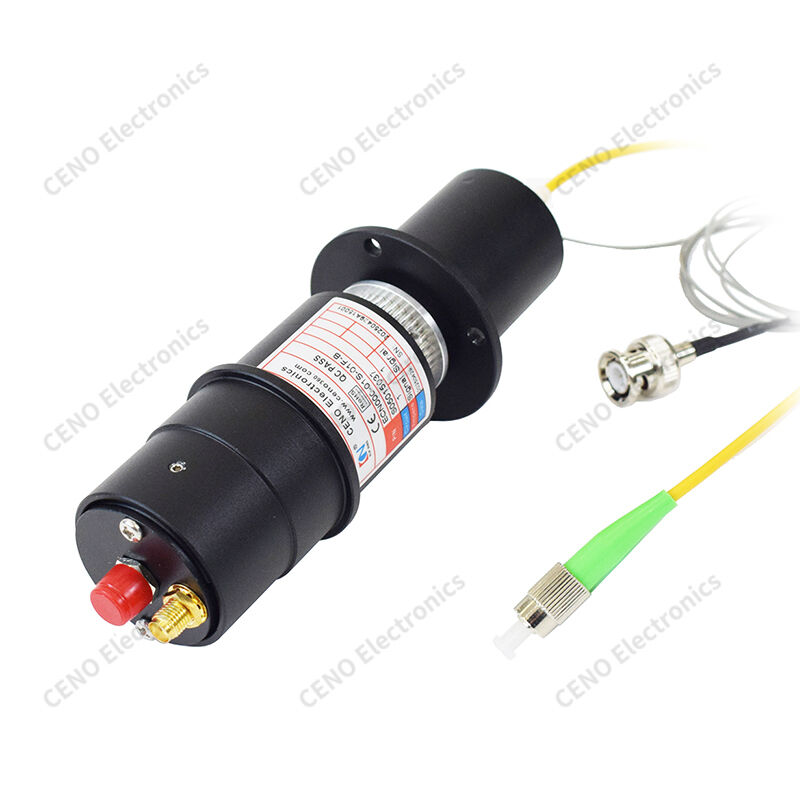

Optoelektryczny hybrydowy pierścień ślizgowy z 1 włóknem i 1 koncentrykiem RF
ECN000-01S-01F-B to zintegrowany optoelektryczny hybrydowy pierścień ślizgowy CENO, łączący 1 kanał światłowodowy i 1 kanał koncentryczny RF w jednym urządzeniu, umożliwiający nieskończony ciągły obrót o 360° podczas jednoczesnej transmisji szybkich danych optycznych i sygnałów o częstotliwości radiowej. Przyjmuje precyzyjną konstrukcję sprzęgającą obrotową z całkowicie ekranowaną obudową z anodyzowanego na czarno aluminium, skutecznie izolującą zakłócenia elektromagnetyczne. Wyposażony w standardowy pigtail światłowodowy ST i koncentryczny przewód sygnałowy po nieruchomej stronie kołnierza, obrotowy koniec wirnika z nasadką ochronną, zapewniający stabilne szybkie obroty z bardzo niskim tłumieniem sygnału, idealny do sprzętu obrotowego wymagającego mieszanej transmisji sygnału optycznego i RF bez uszkodzeń spowodowanych skręcaniem kabla.
Cechy
Aplikacje
Fakultatywny
Specyfikacja
|
ECN000-01S-01F-B |
Specyfikacja |
|
Ocena ochrony |
IP51 |
|
Wilgotność robocza |
Poniżej 60% wilgotności względnej |
|
Temperatura pracy |
-40°C ~ +80°C |
|
Specyfikacja kabla |
Kabel koncentryczny RG178 |
|
Napięcie robocze |
0~24 VAC/VDC |
|
Liczba obwodów/prąd |
1 kanał × sygnał koncentryczny |
|
Wytrzymałość dielektryczna |
≥500 VAC przy 50 Hz pomiędzy obwodami |
|
Rezystancja izolacji |
≥500 MΩ przy 500 VDC |
|
Wartość wahań rezystancji styku |
≤30 mΩ (przy 50 obr./min) |
|
Prędkość robocza |
0 ~ 6000 obr./min |
|
Długości kabli |
Strona wirnika: 60 mm; Strona stojana: 1000 mm |
|
Materiał kontaktowy |
Cenny metal |
|
Materiał obudowy |
Stop aluminium |
Rysunek konturowy
Zintegrowany pierścień ślizgowy to niestandardowa seria CENO. ZŁĄCZE OBROTOWE ZASILANIA/SYGNAŁU + ŚWIATŁOWODOWE konstrukcja według specjalnego zastosowania, w celu integracji obwodów prądowych, sygnałowych i złącza światłowodowego. Jego prąd może sięgać kilkuset amperów, a jego sygnał może obejmować wszystkie rodzaje sygnałów w zależności od odpowiedniego zastosowania. Złącze światłowodowe obejmuje tryb sigell i wielomodowy z różnorodnym kanałem od kanału sygnałowego do kilkudziesięciu kanałów. Ten rodzaj zintegrowanego pierścienia ślizgowego zapewnia dobrą wydajność i różnorodne funkcje, dlatego jest szeroko stosowany w opcjonalnym dźwigu elektrycznym.
