Złącze obrotowe światłowodowe
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | CE,RoHS,ISO9001,UL |
| Numer modelu | ECN000-01S-Z |

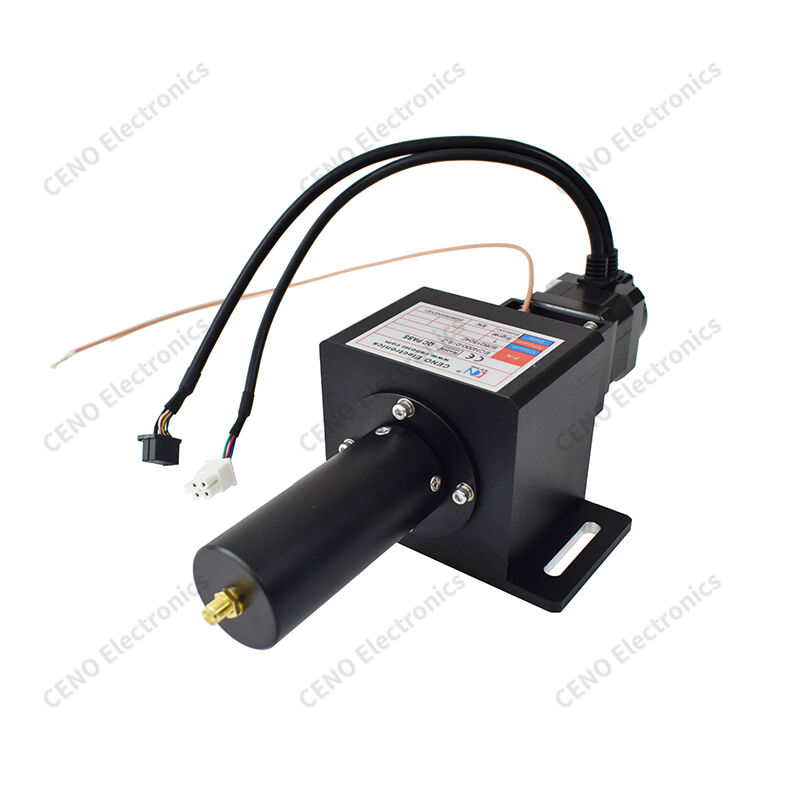

Hybrydowy pierścień ślizgowy z jednym kanałem koaksjalnym RF
ECN000-01S-Z jest zintegrowanym hybrydowym pierścieniem ślizgowym CENO łączącym wielokanalizowane obwody sterowania słabym prądem i jeden kanał koaksjalny RF,umożliwiające nieograniczone ciągłe obracanie 360° w celu jednoczesnego przesyłania sygnałów sterowania niskiego napięcia i sygnałów RF o wysokiej częstotliwościZawiera element buforowy z falistego materiału, który przeciwdziałuje wibracjom osiowym i zabezpiecza precyzyjne wewnętrzne zespoły kontaktowe, w połączeniu ze szczeliną, regulowaną płytą montażową, umożliwiającą elastyczną montaż.
Cechy
Wnioski
Opcjonalnie
Specyfikacja
|
ECN000-01S-Z |
Specyfikacja |
|
Ocena ochrony |
IP51 |
|
Wilgotność operacyjna |
Powyżej 60% RH |
|
Temperatura pracy |
-20°C ~ +60°C |
|
Napięcie robocze |
240 VAC |
|
Liczba obwodów/prąd |
1 kanał × sygnał wysokiej częstotliwości |
|
Siła dielektryczna |
≥ 500 V @ 50 Hz między obwodami |
|
Odporność na izolację |
100 MΩ @ 100 VDC |
|
Wartość wahania oporu kontaktowego |
≤ 30 mΩ (w trybie 30 obrotów / 15 obrotów) |
|
Prędkość działania |
0 ‰ 2000 obrotów/min |
|
Długość kabli |
Strona wirnika: 300 mm; Strona statora: 300 mm |
|
Materiał kontaktowy |
Metali szlachetnych |
|
Materiały mieszkaniowe |
stopu aluminium, wypiekany piaskiem i czarno anodowany |
Rysunek
Zintegrowany pierścień ślizgowy to niestandardowa seria CENO. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT zaprojektowany zgodnie ze specjalnym zastosowaniem, w celu zintegrowania obwodów prądu, sygnału i połączenia światłowodowego.Jego prąd mógłby sięgać kilkuset amperów, a jego sygnał mógłby obejmować wszystkie rodzaje sygnałów w odpowiednich zastosowaniach.. łącze światłowodowe obejmują sigell-mode i multimode z różnym kanałem od kanału sygnału do kilkudziesięciu kanałów.Następnie jest szeroko stosowany w opcji dźwig elektryczny.
