pneumatyczne złącze obrotowe
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | ISO9001,CE,RoHS |
| Numer modelu | QCN02M5-10S |

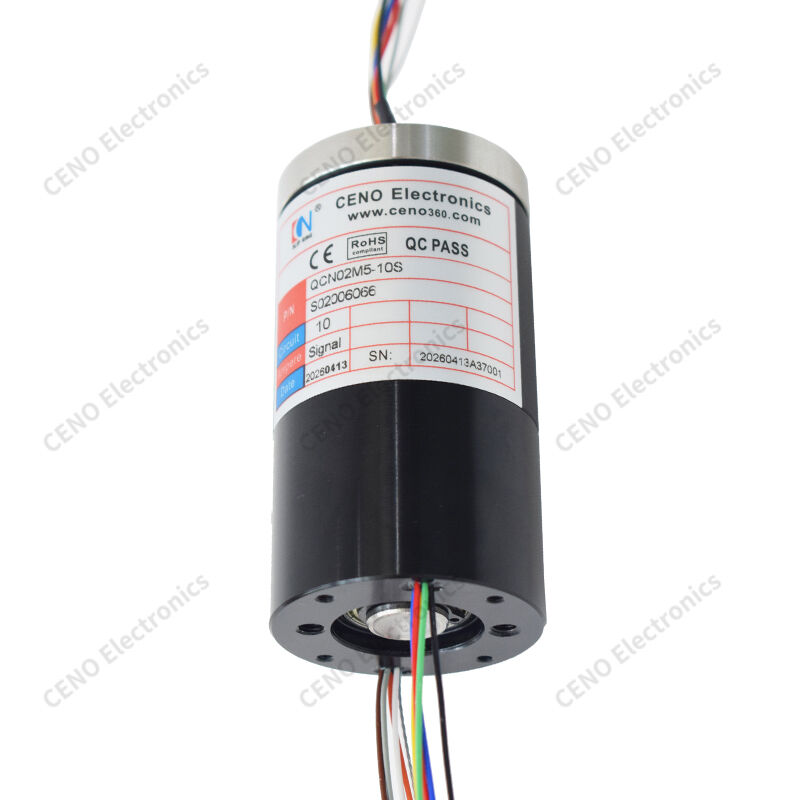

Pierścień ślizgowy z solidnego wału do transmisji sygnału wielokanalizowanego w zakresie 360°
QCN02M5-10S to CENO Solid Shaft Slip Ring z cylindryczną obudową ze stopu aluminium do miniaturowego sprzętu obrotowego.Ma niewielkie odciski, aby zmieścić wąską przestrzeń instalacyjną., przyjmując kontakt z metalami szlachetnymi, aby zrealizować nieskończone obrócenie 360° i uniknąć splątania drutu. zapewnia stabilną transmisję wielokanałowych słabych sygnałów czujnika i sterowania,z kolorowymi przewodami dwustronnymi do wygodnego okablowaniaProdukt posiada certyfikaty CE i RoHS i jest poddawany ścisłej kontroli jakości, aby zagwarantować stałą wydajność w długotrwałej pracy z dokładnością rotacji.
Cechy
Wnioski
Opcjonalnie
Specyfikacja
|
Wymagania dotyczące: |
Specyfikacja |
|
Ochrona |
IP51 |
|
Wilgotność operacyjna |
≤ 60% RH |
|
Temperatura pracy |
-20°C ~ +80°C |
|
Specyfikacje drutu |
AWG24# teflon (UL) |
|
Napięcie robocze |
0 ̊220 VAC/VDC |
|
Prąd na pierścień |
10 obwodów (sygnał) |
|
Siła dielektryczna |
≥ 500 VAC @ 50 Hz (między obwodami) |
|
Odporność na izolację |
≥ 500MΩ @ 500VDC |
|
Zmiany oporu kontaktu |
≤ 30mΩ @ 50 obr./min |
|
Długość drutu ołowiowego |
Wymagania w odniesieniu do: |
|
Prędkość działania |
0 ′ 30 obr./min |
|
Metoda montażu |
Rotor: mocowanie brzytów; stator: otwory śruby do antyrotacji |
|
Materiał kontaktowy |
Metali szlachetnych |
|
Materiały mieszkaniowe |
Stop aluminium, piaskowany i czarno anodowany |
|
Kanały |
2 × powietrze |
|
Węzeł portu |
M5 × 0,8 (dostosowane do rur o średnicy ø4 mm) |
|
Ciśnienie |
-100 KPa do 0,5 MPa |
|
Prężnik obrotowy |
≤ 1 N*m |
Rysunek
Nasza służba
1Odpowiedz na zapytanie w ciągu 24 godzin.
2Proszę uprzejmie poinformować nas, które przedmioty Cię interesują i rozsądna cena zostanie Ci udzielona po otrzymaniu nowego zapytania ASAP.
3Odpowiedz szczegółowo.
4- Rozwiązaliśmy problem podczas korzystania z naszych produktów.
5Próbki zostaną wam zaoferowane dla naszej przyszłej współpracy.
Częste pytania
1Co robimy?
Koncentrujemy się na opracowywaniu, projektowaniu, produkcji wysokiej jakości ślizgów i oferujemy różne rozwiązania dla systemów obrotowych.
2Jak długo jesteśmy w branży?
CENO założyło działalność w zakresie pierścieni ślizgowych od 2009 roku.
3Co to jest pierścionek?
Pierścień ślizgowy jest urządzeniem elektromechanicznym, które umożliwia przesyłanie mocy i sygnałów elektrycznych z stacjonarnej do obracającej się struktury.Pierścień ślizgowy może być stosowany w każdym systemie elektromechanicznym, który wymaga obrotu podczas przesyłania mocy lub sygnałówMoże poprawić wydajność mechaniczną, uprościć działanie systemu i wyeliminować draby podatne na uszkodzenia wiszące na ruchomych złączach.
4Jak wybrać pierścionek?
Właściwy wybór rozwiązania z pierścieniami ślizgowymi wymaga szczegółowych informacji o parametrach pracy aplikacji, w tym łącznej liczbie obwodów, napięciu i amperów na obwód, prędkości pracy i rodzaju montażu.Dobrym miejscem do rozpoczęcia poszukiwań są nasze standardowe pierścienie ślizgowe.Jeśli jesteś przekonany, że najprawdopodobniej wymagane jest rozwiązanie niestandardowe / zmodyfikowane lub potrzebujesz pomocy w wyborze, skontaktuj się z nami, aby rozpocząć.
5Czy oferujecie niestandardowe pierścienie?
Tak, jeśli jesteś przekonany, że najprawdopodobniej wymagane jest rozwiązanie niestandardowe / zmodyfikowane lub potrzebujesz pomocy w wyborze, skontaktuj się z nami, aby rozpocząć.Nasi inżynierowie wymyślą idealne rozwiązanie dla Państwa potrzeb..
