Złącze obrotowe światłowodowe
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | CE,RoHS,ISO9001,UL |
| Numer modelu | RCN01-18HZ |

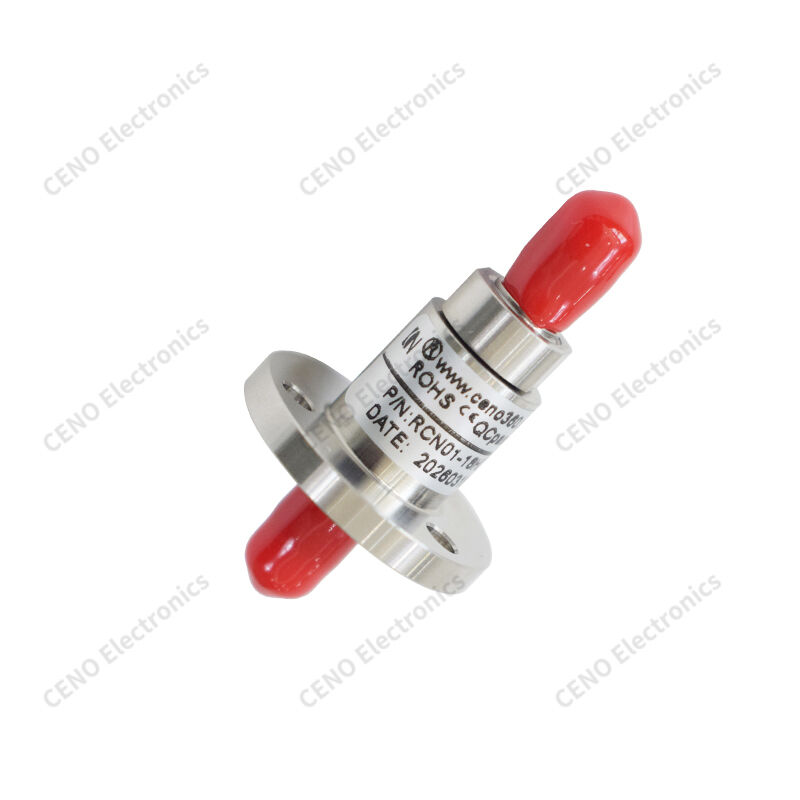

Obrotowy przegub RF z pojedynczym kanałem do montażu kołnierzowego
RCN01-18HZ to obrotowy przegub RF z pojedynczym kanałem firmy CENO do montażu kołnierzowego, zapewniający ciągły obrót o 360° transmisji wysokich częstotliwości sygnałów radiowych między urządzeniami stacjonarnymi i obrotowymi. Zbudowany z precyzyjnie obrobionej wewnętrznej wnęki współosiowej w celu utrzymania stabilnego dopasowania impedancji podczas obrotu, realizuje niskie straty wtrąceniowe i niewielkie wahania VSWR. Przyjmując obudowę ze stali nierdzewnej i odporną na zużycie powłokę kontaktową, komponent zapewnia stałą, długoterminową wydajność elektryczną. To znormalizowane złącze obrotowe jest zgodne z wymogami RoHS, obsługuje masową sprzedaż hurtową. Dostępne są opcje dostosowania zakresu częstotliwości, typów złączy i opcji znakowania, aby zaspokoić różnorodne potrzeby testów mikrofalowych i bezprzewodowych urządzeń obrotowych.
Cechy
Zastosowania
Opcjonalnie
Specyfikacja
|
RCN01-18HZ |
Specyfikacja |
|
Kanał |
1 |
|
Typ interfejsu |
SMA-K (50Ω) |
|
Zakres częstotliwości |
DC-18GHz |
|
Moc średnia, maks. |
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz |
|
VSWR, maks. |
1.25 |
|
Wahania VSWR, maks. |
0.05 |
|
Straty wtrąceniowe, maks. |
0.3dB |
|
Wahania strat wtrąceniowych, maks. |
0.05dB |
|
Prędkość obrotowa, maks. |
300 obr./min |
|
Moment rozruchowy |
≤0.1Nm |
|
Temperatura pracy |
-40°C do +70°C |
|
Temperatura przechowywania |
-55°C do +85°C |
|
Wilgotność |
<95% |
|
Materiał obudowy |
Stal nierdzewna |
|
Stopień ochrony |
IP41 |
Rysunek poglądowy
Zintegrowany pierścień ślizgowy to seria niestandardowa CENO. Konstrukcja OBROTOWEGO PRZEGUBU Z ZASILANIEM/SYGNAŁEM + ŚWIATŁOWODEM zgodnie ze specjalnym zastosowaniem, integrująca obwody prądu, sygnału i złącze światłowodowe. Jego prąd może wynosić do kilkuset amperów, a sygnał może obejmować wszystkie rodzaje sygnałów w zależności od zastosowania. Złącze światłowodowe obejmuje tryb pojedynczy i wielomodowy z różnymi kanałami, od kanału sygnałowego do kilkudziesięciu kanałów. Ten rodzaj zintegrowanego pierścienia ślizgowego ma dobrą wydajność i różne funkcje, dzięki czemu jest szeroko stosowany w opcjonalnych dźwigach elektrycznych.
