| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | CE,RoHS,UL,ISO9001 |
| Numer modelu | BHCN-C-13400-1060-66P-02EG |

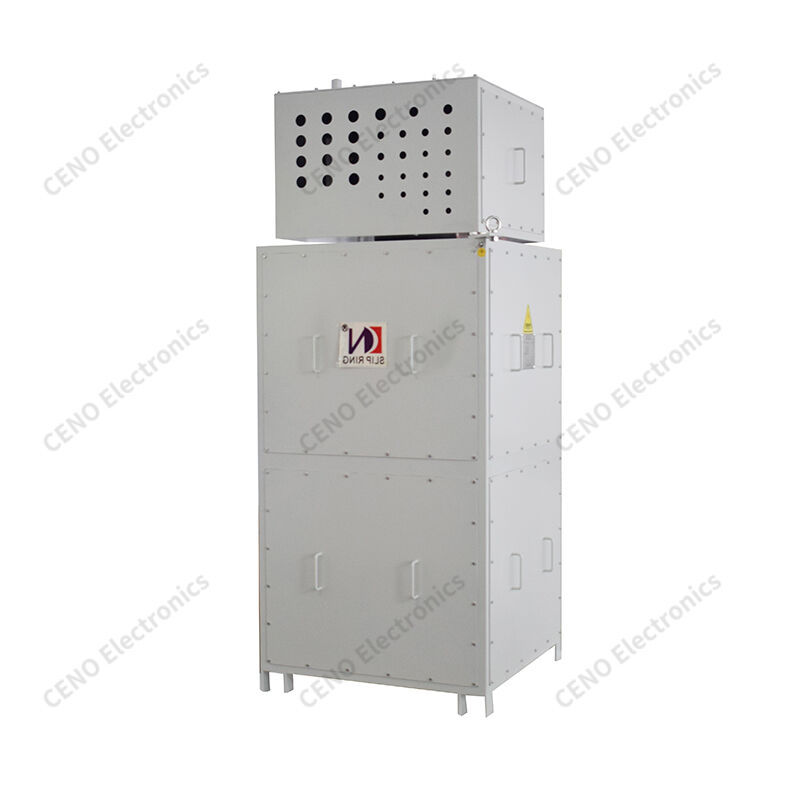

Pierścienie ślizgowe z węglem aktywnym trójpoziomowe z wentylacją matrycową
BHCN-C-13400-1060-66P-02EG to pierścień ślizgowy z węglem aktywnym firmy CENO, zaprojektowany do ciężkich urządzeń obrotowych wymagających dużej pojemności kanałów. Przyjmuje trójpoziomową, izolowaną konstrukcję komórkową do oddzielenia obwodów zasilania i sygnału w celu poprawy wydajności przeciwzakłóceniowej. Wyposażony w niezależne włazy serwisowe i otwory wentylacyjne matrycowe do rozpraszania ciepła, stopy do montażu podłogowego i uchwyty do podnoszenia ułatwiają wdrożenie na miejscu. Walidowany fabrycznie dla hurtowych projektów na dużą skalę, zapewnia spójną transmisję zasilania i sygnału, zapobiegając skręcaniu kabli i zmniejszając obciążenie pracą konserwacyjną dla integratorów systemów.
Cechy
Zastosowania
Opcjonalnie
Specyfikacja
|
BHCN-C-13400-1060-66P-02EG |
Specyfikacja |
|
Stopień ochrony |
IP54 |
|
Wilgotność robocza |
<95% (przy 20°C) |
|
Temperatura robocza |
–20°C do +55°C |
|
Prędkość robocza |
0–5 obr./min |
|
Napięcie robocze |
0–690 VAC/VDC |
|
Pierścień/obciążenie prądowe |
1 obwód × 400 A (PE); 12 obwodów × 400 A (690 VAC); 3 obwody × 60 A (690 VAC); 4 obwody × 60 A (380 VAC); 3 obwody × 100 A (380 VAC) |
|
Wytrzymałość dielektryczna |
≥1500 VAC @ 60 Hz między dowolnymi dwoma obwodami |
|
Rezystancja izolacji |
500 MΩ @ 500 VDC |
|
Fluktuacja rezystancji styku |
≤10 mΩ (mierzone przy 50 obr./min) |
|
Materiał styku |
Miedź-grafit |
|
Zakończenie |
Zaciski śrubowe |
|
Konserwacja |
Wymagana regularna konserwacja |
|
|
|
|
Napięcie robocze |
0–230 VAC/VDC |
|
Pierścień/obciążenie prądowe |
1 obwód × 16 A (IE); 2 obwody × 10 A (230 V); 63 obwody sygnałowe; 2 grupy Gigabit Ethernet |
|
Wytrzymałość dielektryczna |
≥1000 VAC @ 50 Hz między dowolnymi dwoma obwodami zasilania; ≥300 VAC @ 60 Hz między dowolnymi dwoma obwodami sygnałowymi |
|
Rezystancja izolacji |
500 MΩ @ 300 VDC (zasilanie); 100 MΩ @ 100 VDC (zasilanie) |
|
Fluktuacja rezystancji styku |
≤30 mΩ (mierzone przy 50 obr./min) |
|
Materiał styku |
Metal szlachetny / złoto na złocie |
|
Zakończenie |
Skrzynka przyłączeniowa |
|
Konserwacja |
Bezobsługowy |
|
|
|
|
Typ obrotu |
Pierścień się obraca, szczotki pozostają nieruchome |
|
Metoda montażu |
Koniec wirnika napędzany blokiem napędowym; koniec stojana przykręcony |
|
Materiał obudowy |
Stal Q235A z wykończeniem malarskim RAL 7035 |
|
Inne |
Grzałka 220 V, 200 W, sterowana przełącznikiem termostatycznym |
Rysunek obrysu
