| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | CENO |
| Orzecznictwo | CE,RoHS,ISO9001,UL |
| Numer modelu | ECN000-04P2-04P1-10S-01EM |

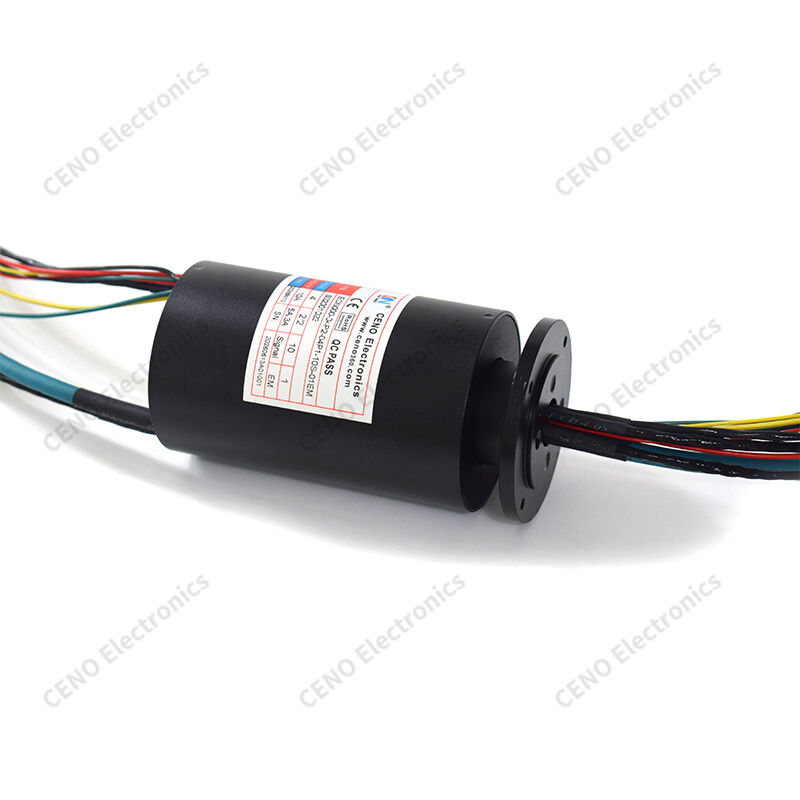

Pierścienie ślizgowe Ethernet 100Mbps OEM z obrotowym złączem
ECN000-04P2-04P1-10S-01EM to kołnierzowy pierścień ślizgowy Ethernet firmy CENO, wykorzystujący precyzyjne styki złocone do przesyłania zasilania, sygnałów sterujących i danych Ethernet 100Mbps poprzez ciągły obrót o 360°. Zintegrowany kołnierz montażowy umożliwia bezpośredni montaż bez dodatkowych adapterów. Zoptymalizowane okablowanie różnicowe zachowuje dopasowanie impedancji i minimalizuje utratę pakietów danych. To solidne obrotowe złącze danych przeszło inspekcję CE i RoHS i jest przeznaczone do masowych zamówień OEM dla średnioobrotowych maszyn przemysłowych.
Cechy
Zastosowania
Opcjonalnie
Specyfikacja
|
ECN000-04P2-04P1-10S-01EM |
Specyfikacja |
|
Stopień ochrony |
IP51 |
|
Wilgotność robocza |
poniżej 60% RH |
|
Temperatura robocza |
-40°C do +60°C |
|
Specyfikacja przewodów |
AWG17#/22# cynowany Teflon, dwużyłowy/czterożyłowy kabel ekranowany typu skrętka (0,2 mm²), CAT6 |
|
Napięcie robocze |
0–48 VAC/VDC |
|
Liczba obwodów/prąd |
4 obwody × 10 A (48 V); 2 obwody × 5 A (24 V); 2 obwody × 3 A (24 V); 1 grupa × CAN; 1 grupa × RS422; 1 grupa × RS485; 1 grupa × 100 Mbps Ethernet |
|
Wytrzymałość dielektryczna |
≥500 VAC przy 50 Hz między dwoma obwodami |
|
Rezystancja izolacji |
≥100 MΩ przy 300 VDC |
|
Fluktuacja rezystancji styku |
≤30 mΩ (przy pracy z prędkością 600 obr./min) |
|
Długość przewodów wyprowadzających |
wirnik: 500 mm; stojan: 500 mm |
|
Prędkość robocza |
0–60 obr./min |
|
Metoda montażu |
końcówka wirnika mocowana do wału dostarczonego przez klienta za pomocą śrub |
|
Materiał styku |
metal szlachetny |
|
Materiał obudowy |
stop aluminium, piaskowany i anodowany na czarno |
Rysunek poglądowy
